AWM 1185
时间：2018/3/21
| 结构 |

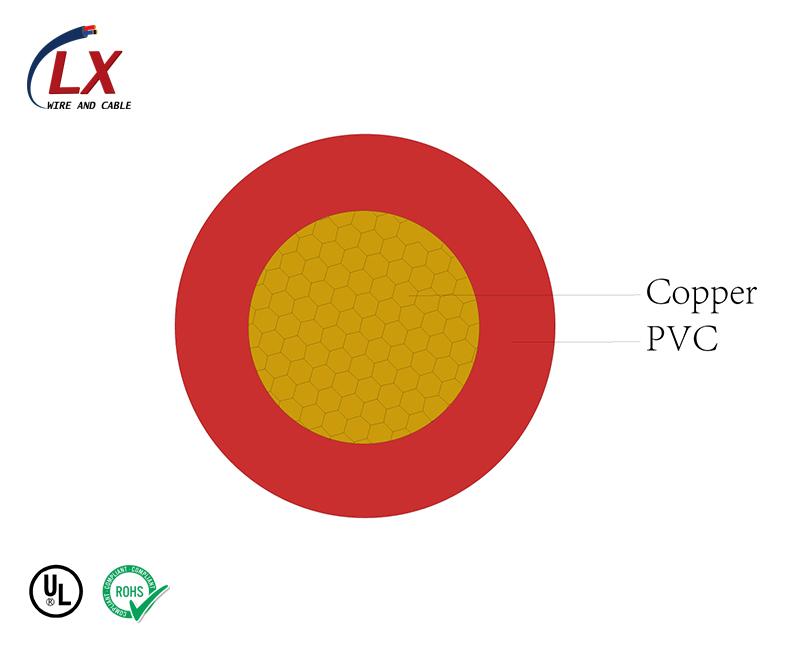

单根镀锡铜或裸铜导体或者多股镀锡铜或裸铜导体，32-4/0AWG，聚氯乙烯护套 镀锡铜或裸铜导体缠绕屏蔽，聚氯乙烯护套 |
||||||
| 标准 |
UL 758类目, UL1581 & CSA C22.2 No.210.2 通过 UL VW-1 & CSA FT1 垂直燃烧试验 |
||||||
| 技术参数 | 额定温度: 80℃ | ||||||
| 额定电压: 300V | |||||||
产品详情
|
|
|||||||||
| 产品规格 | 导体尺寸 | 导体结构 | 导体外径 | 绝缘厚度 | 绝缘外径 | 缠绕结构 | 护套厚度 | 总外径 | 20℃ 最大电阻 |
| (AWG/MCM) | (Num/mm) | (mm) | (mm) | (mm) | (Num/mm) | (mm) | (mm) | (Ω/km) | |
| 1185-281 | 28 | 7/0.127 | 0.38 | 0.43 | 1.24 | 38/0.1 | 0.45 | 2.34 | 223 |
| 1185-261 | 26 | 7/0.16 | 0.48 | 0.43 | 1.34 | 45/0.1 | 0.45 | 2.44 | 139 |
| 1185-241 | 24 | 11/0.16 | 0.61 | 0.43 | 1.47 | 46/0.1 | 0.46 | 2.58 | 88.9 |
| 1185-221 | 22 | 17/0.16 | 0.76 | 0.43 | 1.62 | 54/0.1 | 0.46 | 2.74 | 57.5 |
| 1185-201 | 20 | 26/0.16 | 0.94 | 0.43 | 1.8 | 56/0.1 | 0.46 | 2.92 | 34.6 |
| 1185-181 | 18 | 41/0.16 | 1.18 | 0.43 | 2.04 | 64/0.1 | 0.46 | 3.16 | 23.3 |
| 1185-161 | 16 | 26/0.254 | 1.49 | 0.43 | 2.36 | 74/0.1 | 0.46 | 3.48 | 15.1 |
