充电枪
时间：2021/8/6
充电模式: 欧标模式三交流充电
插头类型: IEC 62196-2 Type 2
防尘设计: 具备，附带防尘盖。
额定电流: 16/32A可选
阻燃等级 : UL94-V0
产品详情
主要特性
1. 产品满足 62196-2 IEC 2010 标准
2. 独有精美外观设计
3. 最高安全级别设计，防止人为误操作导致的安全隐患
4. IP67最高防水等级，超过市面90%产品防水等级
5. 采用优良材料生产，使得产品具备可靠/阻燃/环保/耐磨/耐候/耐冲击/耐油/耐紫外线等特性，尽可能延长产品使用寿命
电气性能
1. 标称电流: 16A/32A
2. 工作电压: 250V AC
3. 绝缘电阻:> 1000MΩ (DC500V)
4. 端子温升: <50K
5. 耐电压: 2000V
6. 接触电阻: 0.5mΩ Max
物理性能
1. 拔插测试: > 10000次
2. 耦合拔插力: 45N <F <80N
材料使用
1. 壳体材料: 热塑性塑料UL94V-0
2. 顶针: 镀银铜合金+热塑性塑料包覆
3. 防尘盖: 橡胶或者硅橡胶
4. 工作温度范围: -30℃ ~~ +50℃
5. 接口定义：
|
Number / mark |
Functional definition |
|
1-（L1） |
AC power |
|
2-（L2） |
AC power(for 3-Phase) |
|
3- (L3) |
AC power(for 3-Phase) |
|
4-(N) |
Neutral |
|
5-(PE) |
Powered equipment ground / vehicle chassis ground |
|
6-(CP) |
Control confirmation |
|
7-(PP) |
Connection confirmation |
线材选择
|
Model |
Contact No |
Wiring specifications |
Remark |
|
LXNIIEC2S1/3-EV16S |
5(1-Phase) 7(3-Phase) |
3*2.5mm2+1*0.5mm2(1-Phase) 5*2.5mm2+1*0.5mm2(3-Phase) |
Cable length is configured |
|
LXNIIEC2F1/3-EV32S |
5(1-Phase) 7(3-Phase) |
3*6mm2+1*0.5mm2(1-Phase) 5*6mm2+1*0.5mm2(3-Phase) |

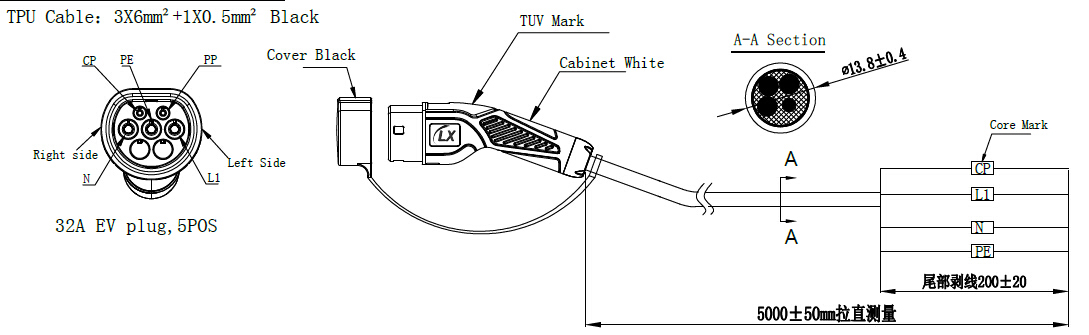

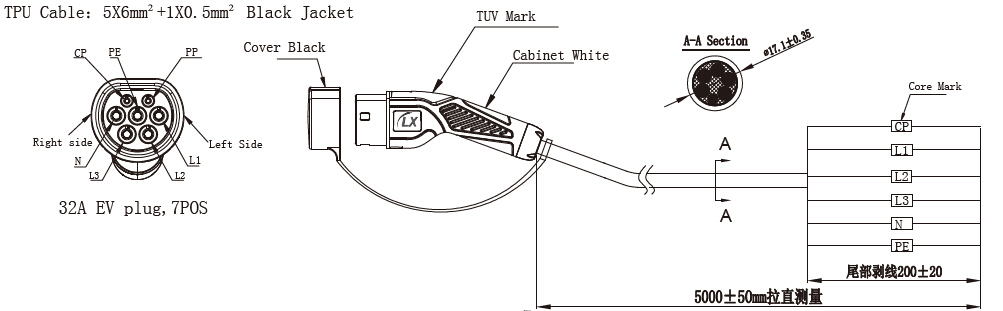

参考结构图
