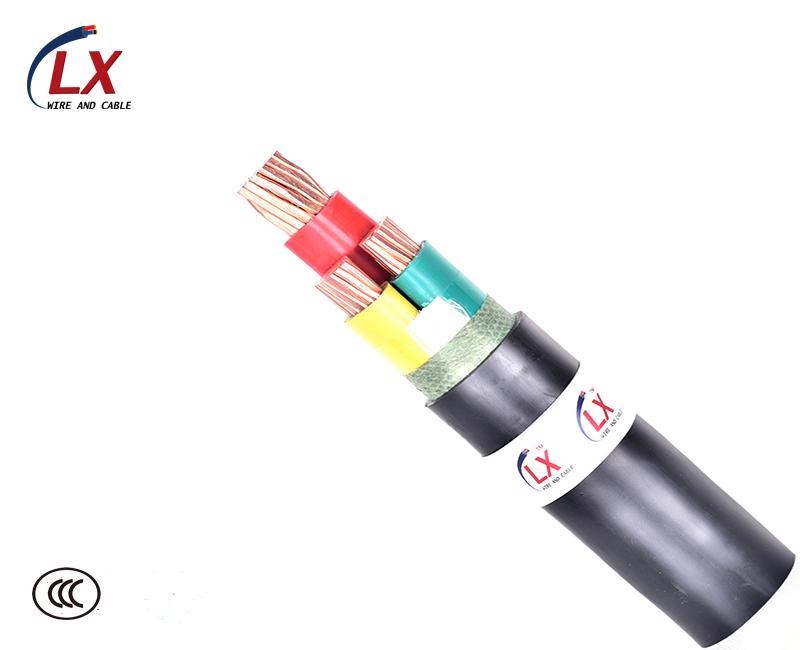

0.6/1KV XLPE INSULATION POWER CABLE
Date:2017/8/17
Standard and Approval | |||
IEC 60502 | |||
Cable Construction | |||
Conductor | Solid or stranded, plain copper conductor,to IEC 60228 class. 1 or class. 2 | ||
Insulation | XLPE insulation | ||
Jacket | PVC jacket | ||
Technical Characteristics | |||
Working voltage | 600/1000 volts | ||
Test voltage | 3500 volts | ||
Max.conductor temperature | 90oC |
Details
No. of Cores x Nominal Cross Sectional Area |
Approx. Overall Diameter | Approx. Weight | Maximum Resisitance @20°C |
# x mm2 | mm | kg/km | Ω/Km |
1×1.5 | 6 | 53 | 12.1 |
1×2.5 | 6 | 68 | 7.41 |
1×4 | 7 | 87 | 4.61 |
1×6 | 7 | 110 | 3.08 |
1×10 | 8 | 155 | 1.83 |
1×16 | 9 | 220 | 1.15 |
1×25 | 10 | 345 | 0.727 |
1×35 | 12 | 424 | 0.524 |
1×50 | 13 | 555 | 0.387 |
1×70 | 14 | 770 | 0.268 |
1×95 | 16 | 1040 | 0.193 |
1×120 | 18 | 1290 | 0.153 |
1×150 | 21 | 1590 | 0.124 |
1×185 | 23 | 1944 | 0.0991 |
1×240 | 25 | 2510 | 0.0754 |
1×300 | 34 | 3042 | 0.0601 |
1×400 | 37 | 3869 | 0.0470 |
1×500 | 41 | 4910 | 0.0366 |
1×630 | 45 | 6220 | 0.0283 |
1×800 | 46 | 7870 | 0.0221 |
1×1000 | 51 | 9804 | 0.0176 |
3×1.5 | 10 | 145 | 12.1 |
3×2.5 | 11 | 185 | 7.41 |
3×4 | 12 | 250 | 4.61 |
3×6 | 13 | 320 | 3.08 |
3×10 | 15 | 450 | 1.83 |
3×16 | 17 | 640 | 1.15 |
3×25 | 21 | 940 | 0.727 |
3×35 | 23 | 1260 | 0.524 |
3×50 | 27 | 1670 | 0.387 |
3×70 | 30 | 2280 | 0.268 |
3×95 | 34 | 3020 | 0.193 |
3×120 | 38 | 3790 | 0.153 |
3×150 | 42 | 4750 | 0.124 |
3×185 | 45 | 5654 | 0.0991 |
3×240 | 51 | 7243 | 0.0754 |
3×300 | 52 | 9465 | 0.0601 |
3×400 | 54 | 12066 | 0.0470 |
4×4 | 13 | 253 | 4.61 |
4×6 | 14 | 337 | 3.08 |
4×10 | 16 | 501 | 1.83 |
4×16 | 19 | 778 | 1.15 |
4×25 | 22 | 1160 | 0.727 |
4×35 | 25 | 1554 | 0.524 |
4×50 | 28 | 2148 | 0.387 |
4×70 | 32 | 2928 | 0.268 |
4×95 | 37 | 3954 | 0.193 |
4×120 | 42 | 4925 | 0.153 |
4×150 | 46 | 6238 | 0.124 |
4×185 | 51 | 7562 | 0.0991 |
4×240 | 57 | 9836 | 0.0754 |
4×300 | 59 | 12550 | 0.0601 |
4×400 | 62 | 15929 | 0.0470 |
3×4+1×2.5 | 13 | 236 | 4.61 |
3×6+1×4 | 14 | 316 | 3.08 |
3×10+1×6 | 16 | 461 | 1.83 |
3×16+1×10 | 18 | 679 | 1.15 |
3×25+1×16 | 22 | 1065 | 0.727 |
3×35+1×16 | 24 | 1360 | 0.524 |
3×50+1×25 | 28 | 1901 | 0.387 |
3×70+1×35 | 31 | 2585 | 0.268 |
3×95+1×50 | 36 | 3518 | 0.193 |
3×120+1×70 | 40 | 4443 | 0.153 |
3×150+1×70 | 44 | 5326 | 0.124 |
3×185+1×95 | 48 | 6682 | 0.0991 |
3×240+1×120 | 53 | 8501 | 0.0754 |
3×300+1×150 | 57 | 11155 | 0.0601 |
3×240+1×240 | 60 | 14470 | 0.0470 |
